升降平臺工作原理圖

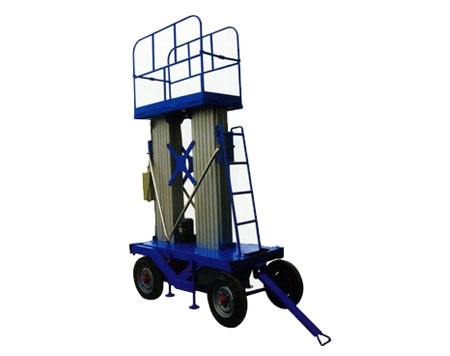

平臺工作時，液壓油通過葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥和平衡閥進入液壓缸下端，使液壓缸活塞向上運動，升降重物。液壓升降平臺適用范圍廣的貨物舉升設備主要用于生產流水線高度差之間貨物運送；物料上線、下線；工件裝配時調節工件高度；高處給料機送料；大型設備裝配時部件舉升；大型機床上料、下料；倉儲裝卸場所與叉車等搬運車輛配套進行貨物快速裝卸等。固定式升降平臺平臺使用時，四個支腿應牢固的支撐在堅實的地面上（以行走輪將要離開地面為準）必要時可以使用枕木。高空作業平臺為提高升降平臺的機動性，將升降平臺固定在電瓶搬運車或貨車上，它接取汽車引擎動力，實現車載式升降平臺的升降功能。以適應廠區內外的高空作業。 廣泛應用于賓館、大廈、機場、車站、體育場、車間、倉庫等場所的高空作業；也可作為臨時性的高空照明、廣告宣傳等。液壓缸上端返回的油通過隔爆型電磁換向閥返回油箱，其額定壓力由溢流閥調節，壓力表的讀數由壓力表觀察。

一、優點

升降平臺發展具有經濟結構設計緊湊，作業管理范圍寬，工作學習效率高，安全提供可靠等特點，可廣泛用于交 通運輸車輛上的作業。 液壓升降機進行簡介它主要由油源控制技術裝置、控制器、液壓缸、升降臂、方管、平臺等組成。

二、原理

升降平臺采用液壓驅動方式，高壓泵由貨車蓄電池供電直流電動機驅動，蓄電池電能轉化為液壓油的高壓液壓能，高壓液壓能轉化為機械能，驅動四連桿機構運動， 使升降平臺完成上下平移、上下旋轉等各種動作。

三、設計要點

作動器的設計是液壓升降機設計中的一個重要環節，作動器的選擇和確定是關鍵。根據液壓升降機的作用，其執行機構應具有上下平移和旋轉的特點，即升降平臺應能按照一定的規律進行平面運動。圖中所示的連接機構可以滿足這一要求。該機構通過液壓缸 a 的活塞桿運動使平臺 o-0垂直上下移動，并通過液壓缸 b 的活塞桿運動使平臺旋轉。

四、工作模式

通過適當的控制，升降平臺可以完成各種動作，比如升降平臺可以上下移動。當平臺處于最低位置時，它可以向下旋轉和升降。只要確定平行四邊形機構和各點的位置，整個機構就可以完全確定升降載荷分析，這是結構設計的基本步驟，也是選擇和確定動力驅動方式的主要依據。旋轉液壓缸的應力分析旋轉液壓缸的應力可以通過隔離平臺進行分析，液壓元件易于通用化和標準化。
