平臺式電梯的設計與工作原理

為了滿足當代觀眾的需求，達到完美的效果，除了燈光和音響之外，平臺機械尤為重要。固定式升降平臺平臺使用時，四個支腿應牢固的支撐在堅實的地面上（以行走輪將要離開地面為準）必要時可以使用枕木。小型升降平臺根據使用要求，可配置附屬裝置，進行任意組合，如固定式升降平臺的安全防護裝置；電器控制方式；工作平臺形式；動力形式等。各種配置的正確選擇，可最大限度地發揮升降平臺的功能，取得最佳的使用效果。剪叉式升降機設在機廂內，由電動機、減速器和齒輪齒條組成。減速器輸出軸端的齒輪，伸出機廂，與固定在塔架上的齒條嚙合，帶著機廂上下運行。機廂內設有控制系統，操作人員亦可隨機運行。加節裝置設在機廂的頂部，是一臺手動或機動的小型動臂式起重機。平臺上有吊桿、吊點、照明橋、照明籠、防火幕。平臺下有升降臺、車臺、轉盤、升降音樂(lè )池等。有些升降平臺配有轉盤，或者轉盤中有升降平臺。升降臺是平臺下應用最廣泛的機械設備之一。在專業歌劇院、舞蹈團、戲劇院和許多國際知名音樂(lè )廳都配備了各種類型的升降平臺。具有快速變換布景、滿足舞臺布置需要、滿足編導和劇目需要、營造特殊氛圍和效果、根據演出需要變換舞臺形式等功能。本文主要設計了一種平臺升降技術中的液壓升降平臺。

一、常用升降機構比較

(1)液壓升降臺主要采用傳統液壓系統技術，升降平穩、噪音低。

(2)垂直絲杠升降臺采用絲杠傳動方式實現雙層工作臺的升降。 根據需要，升降平臺組可由多塊積木組成，在行程范圍內可形成不同的臺階，以滿足會(huì )議和演出的需要，是在平臺上架設亭臺、臺臺、樓、亭的理想支柱。

(3)臥式絲杠升降平臺該結構的升降平臺具有土建工程量小、基坑要求淺、行程大、運行平穩、噪音低、定位準確、成本低等優點。采用臥式絲杠傳動，通過剪叉結構實現工作臺的升降運動，可在行程范圍內任意停止。

(4)鏈式升降平臺具有良好的導向機構，保證設備在運行過程中不發生傾斜。

(5)齒輪采用齒條式升降臺主要傳動系統精確，造價高。

螺旋升降平臺具有普通升降平臺的所有功能，其主要特點是設備占用的基坑小，行程大。 設備高度僅為200～500ln，行程可達14m。 當平臺由于空間限制而建在具有2層或更多層的建筑物上時，其尤其適用。

二，臺面結構如圖2所示，臺面采用桁架機構，以滿足整體剛度要求，保證人們不會(huì )因腳底的震動而產生假感。當平臺較窄時，可以平行布置兩組桁架，當平臺較寬時，應平行布置幾組桁架，間距一般為400-500 LNLN。

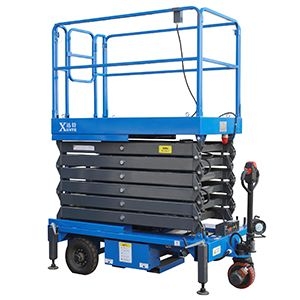

三、升降臺的機構形式如圖1所示。采用剪式結構擴大行程，要求基坑較淺，節省投資。液壓缸對稱布置，工作時整體水平方向的合力為零；使得桌面不會(huì )水平移動，而是垂直往復運動。上下方向有高低行程開關，可以保證升降高度。

四、液壓機械傳動技術系統管理工作基本原理：圖3所示為雙液壓缸進行同步電機調速回路。液壓泵啟動，當三位四通電磁閥打到K．M1端時，壓力油經過專業分流閥均勻的進入2個液壓缸，推動2個活塞桿同步發展上升；回油時經過一個調速閥回油箱，從而有效控制2個活塞桿上升增長速度。
